یک سناریوی واقعی و تکراری در پروژههای ورزشی این است: وسط بازی، با برخورد توپ یا تکیه کوتاه یک بازیکن به تور پشت دروازه، پایه کمی “لق” میزند؛ چند دقیقه بعد صدای تقه از اتصالات میآید و تور ناگهان شل میشود. در بهترین حالت بازی متوقف میشود و زمین از سرویس خارج؛ در بدترین حالت، شکست سازه یا افتادن بخشهایی از آن میتواند به آسیب بدنی جدی منجر شود. نکته تلخ اینجاست که بسیاری از این حوادث با یک بازرسی دورهای ساده، قابل پیشگیری است.

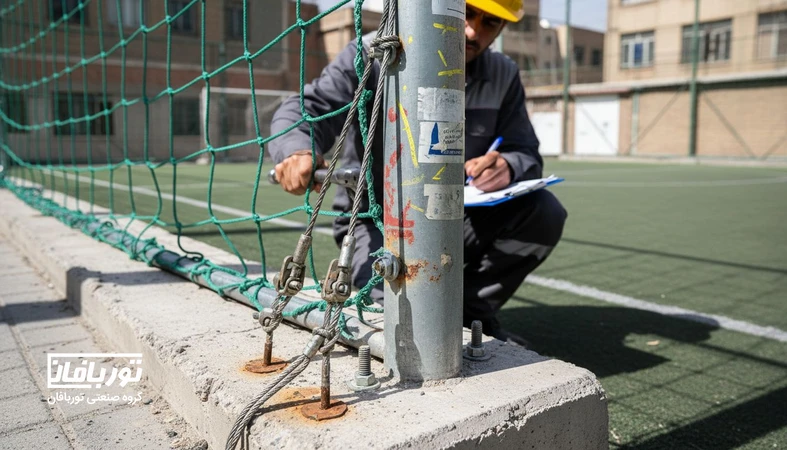

بازرسی سازههای نگهدارنده تور (پایهها، مهارها، اتصالات و فونداسیون) ارزانترین و اجراییترین اقدام برای کاهش ریسک ایمنی و جلوگیری از هزینههای سنگین تعمیر، توقف بهرهبرداری و مسئولیت حقوقی است. این مقاله یک چکلیست عملیاتی و برنامه پیشنهادی بازرسی ارائه میدهد تا تصمیمگیران فنی در مدرسه، باشگاه یا پروژه شهری بتوانند وضعیت سازه را سریع، مستند و قابل دفاع ارزیابی کنند.
سازه نگهدارنده تور شامل چه اجزایی است؟
برای اینکه بازرسی دقیق باشد، باید ابتدا اجزای سازه را به زبان ساده اما فنی بشناسیم. سازه نگهدارنده تور بسته به کاربرد (فوتبال، فوتسال، والیبال، فنسهای پشت دروازه، تورهای جداکننده سالن) ممکن است متفاوت طراحی شود، اما اغلب از چهار گروه اصلی تشکیل میشود:
1) پایه یا ستون (Post/Frame)
عضو اصلی باربر است که نیروهای کشش تور، ضربه توپ و گاهی نیروهای جانبی باد را منتقل میکند. در سالنها معمولاً پروفیل فلزی یا آلومینیومی و در فضای باز غالباً فولاد گالوانیزه یا رنگشده استفاده میشود. نقاط بحرانی این بخش، محل جوشها، سوراخکاریها، تغییر مقطع و محل اتصال یراقآلات است.
2) اتصالات و یراقآلات (Fittings)
شامل پیچ و مهرهها، بستها، قلابها، کارابین، رگلاژها، صفحات اتصال و در مواردی ریل یا گیرههای نگهدارنده تور است. بسیاری از خرابیها از همین بخش شروع میشود: شلشدن، زنگزدگی، هرزشدن رزوه یا شکست قطعه کوچک.
3) سیستم مهار و کشش (Guy/Wire/Rope)
در تورهای پشت دروازه یا تورهای بلند محیطی، مهارها نقش اصلی در پایداری دارند. مهار میتواند سیمبکسل، طناب، تسمه یا ترکیبی از اینها باشد. رگلاژ مناسب، زاویه مهار و سلامت نقاط اتصال، تعیینکننده ایمنی سازه است.
4) فونداسیون و نقاط کاشت (Foundation/Anchors)
پایه ممکن است روی بیسپلیت با انکر بولت نصب شده باشد یا داخل فونداسیون دفنی قرار گیرد. ترک بتن، لقشدن انکر، نفوذ آب و پوسیدگی در ناحیه تماس با زمین، از مهمترین ریشههای خرابی است. برای پروژههای فضای باز، کنترل زهکشی اطراف فونداسیون نیز حیاتی است.
علائم هشداردهنده خرابی سازه
علائم خرابی همیشه ناگهانی نیستند؛ معمولاً چند نشانه کوچک، قبل از حادثه دیده میشود. در بازرسی، دنبال نشانههای قابل مشاهده و قابل اندازهگیری باشید، نه صرفاً حدس و تجربه.
- لقشدن پایه یا قاب: حرکت محسوس پایه هنگام وارد شدن نیروی کوچک (تکان دست یا ضربه سبک). این علامت معمولاً به مشکل در فونداسیون، انکرها یا شلشدن پیچها مرتبط است.
- خوردگی و زنگزدگی: به ویژه در محل جوش، زیر بستها، داخل پروفیلهای باز و اطراف نقاط تماس با زمین. خوردگی موضعی میتواند سطح مقطع موثر را کاهش دهد.
- ترک در جوش یا ترک در بتن فونداسیون: ترک مویی در بتن همیشه بحرانی نیست، اما ترک فعال، پله شدن سطح یا جداشدگی اطراف انکرها باید جدی گرفته شود.
- تغییر شکل یا کمانش: خمیدگی ستون، تاب برداشتن قاب، بیضی شدن سوراخها یا لهیدگی در محل بستها. این موارد اغلب از بارگذاری نامناسب یا برخوردهای تکراری ناشی میشود.
- شلشدن مهار یا تغییر زاویه مهار: اگر مهارها رگلاژ خود را از دست بدهند، بار به شکل نامتقارن وارد شده و سازه ناپایدار میشود.
- سایش تور روی سازه: اگر تور روی لبه تیز، پیچ بیرونزده یا گوشه پروفیل بساید، هم تور زودتر پاره میشود و هم نیروی ضربه و کشش به نقاط نامناسب منتقل میگردد.
برنامه بازرسی دورهای پیشنهادی
برنامه بازرسی باید هم منظم باشد و هم با شرایط بهرهبرداری تطبیق پیدا کند. در ایران، تغییرات دمایی، گردوغبار، رطوبت برخی مناطق و شدت استفاده در مدارس و مجموعههای شهری، باعث میشود یک برنامه حداقلی اما پایدار بهتر از بازرسیهای پراکنده باشد.
- بازرسی پس از نصب (تحویلگیری): ظرف 24 تا 72 ساعت پس از نصب، تمام اتصالات، تراز و تنش مهارها دوباره کنترل شود. بسیاری از شلشدنها در همین دوره اولیه رخ میدهد.
- بازرسی ماهانه (روتین): برای زمینهای پرتردد (مدرسه، سالن اجارهای، مجموعه شهری) توصیه میشود. تمرکز روی اتصالات، مهار و علائم لقشدن.
- بازرسی فصلی (هر 3 ماه): مناسب برای کنترل عمیقتر خوردگی، وضعیت رنگ/گالوانیزه، فونداسیون و نقاط پنهانتر.
- بازرسی پس از رویداد: بعد از باد شدید/طوفان، بارندگی شدید، برخورد خودرو/تجهیزات، یا برنامههای پرتردد (مسابقات، جشنوارهها) یک بازدید ویژه انجام شود.
پیشنهاد اجرایی: برای هر زمین، یک فرم یکصفحهای داشته باشید که تاریخ، نام بازرس، وضعیت هر آیتم و اقدام اصلاحی در آن ثبت شود. این مستندسازی در مدیریت ریسک و پیگیری پیمانکاران بسیار کمک میکند.
چکلیست بازرسی عملیاتی (15 تا 18 مورد)
چکلیست زیر برای بازرسی میدانی طراحی شده و میتواند به عنوان فرم ثابت استفاده شود. در هر مورد، نتیجه را یکی از حالتهای «مطلوب / نیازمند اقدام / توقف بهرهبرداری» ثبت کنید.
- 1) کنترل لقشدن پایه: با نیروی دست یا تکان کنترلشده، حرکت غیرعادی پایه بررسی شود.
- 2) کنترل تراز و شاقول بودن ستون: انحراف قابل مشاهده یا تغییر نسبت به دفعه قبل ثبت شود.
- 3) وضعیت پیچ و مهرهها: شلشدن، نبودن واشر، هرزشدن رزوه، یا تفاوت گرید پیچها بررسی شود.
- 4) ترک یا جداشدگی در جوشها: به ویژه در اتصالات صفحه به ستون و نقاط تقویتی.
- 5) خوردگی موضعی: زیر بستها، اطراف سوراخها، محل تماس با زمین، داخل پروفیل باز.
- 6) پوشش محافظ: پوسته شدن رنگ، خراش عمیق، از بین رفتن گالوانیزه و نیاز به ترمیم.
- 7) سلامت مهارها: پارگی رشتهها، لهیدگی سیمبکسل، پوسیدگی طناب، یا تغییر طول.
- 8) تنش مهار و رگلاژ: یکسان بودن کشش مهارها (چپ/راست) و عملکرد پیچ رگلاژ یا گیرهها.
- 9) نقاط اتصال مهار به زمین: سلامت انکر، قلاب، صفحه مهار و نبود ترک در بتن اطراف.
- 10) فونداسیون: ترکهای جدید، نشست، لقشدن بیسپلیت، یا بیرونزدگی انکرها.
- 11) زهکشی اطراف پایه: جمع شدن آب کنار پایه یا شستگی خاک (در فضای باز) ثبت شود.
- 12) لبههای تیز و نقاط خطرناک: پلیسه، گوشه تیز، سرپیچ بیرونزده؛ نیاز به کاور یا اصلاح دارد.
- 13) نقاط سایش تور روی سازه: تماس تور با لبههای فلزی، حلقههای زنگزده یا قلابهای نامناسب.
- 14) وضعیت گیرهها/ریل نگهدارنده تور: شکستگی، گیرکردن، خوردگی یا لقی.
- 15) بررسی علائم ضربه یا برخورد: آثار برخورد توپهای سنگین، تجهیزات نظافتی، موتور/خودرو یا جابهجایی دروازه.
- 16) کنترل صدای غیرعادی: تقه، جیرجیر یا حرکت در اتصالها هنگام تکان کنترلشده.
- 17) کنترل ایمنی پیرامونی: فاصله ایمن سازه تا مسیر رفتوآمد، نبود موانع تیز و امکان گیرکردن لباس/دست.
- 18) ثبت عکس و برچسبگذاری: از نقاط مسئلهدار عکس بگیرید و محل را روی نقشه ساده زمین علامت بزنید.
خطاهای رایج در بازرسی و گزارشدهی
بخش زیادی از شکستهای سازهای به خاطر «ندیدن» نیست؛ به خاطر «ثبت نکردن، پیگیری نکردن یا اولویتبندی غلط» است. سه خطای پرتکرار عبارتاند از: بازرسی صرفاً چشمی بدون تست لقی، ثبت کلی مثل «اوکی بود»، و اقدام دیرهنگام روی ایرادهای کوچک.
جدول زیر یک راهنمای سریع برای تبدیل مشاهده به اقدام است:
| مورد بازرسی | ریسک | اقدام فوری | اقدام اصلاحی |
|---|---|---|---|
| لقشدن بیسپلیت یا پایه | واژگونی/شکست ناگهانی، آسیب بدنی | توقف بهرهبرداری از محدوده | کنترل انکر، گشتاوردهی، ترمیم فونداسیون یا تعویض انکر |
| خوردگی شدید در محل جوش | کاهش ظرفیت باربری | محدودسازی بار و ضربه | سنباده/تمیزکاری، ترمیم پوشش، ارزیابی ضخامت و تقویت یا تعویض قطعه |
| شلشدن مهارها | نوسان سازه، بارگذاری نامتقارن | تنظیم موقت کشش | بازبینی رگلاژ، تعویض گیره/اتصال، اصلاح زاویه مهار |
| ترک فعال در بتن اطراف انکر | کنده شدن انکر و رها شدن سازه | توقف بهرهبرداری | ارزیابی سازهای، ترمیم بتن، کاشت مجدد انکر طبق دستورالعمل |
| سایش تور روی لبه تیز | پارگی تور، انتقال بار به نقطه غلط | کاور موقت یا حذف تماس | اصلاح لبه، نصب محافظ، تغییر مسیر اتصال تور |
قاعده اجرایی: هر موردی که «توقف بهرهبرداری» میگیرد، باید تا زمان رفع ایراد، از دسترس بازیکن خارج و در گزارش روزانه ثبت شود.
سناریو: بازرسی سازه زمین مدرسه یا مجموعه شهری و اولویتبندی اقدامات
در مدارس و فضاهای شهری، دو محدودیت رایج داریم: بودجه محدود و فشار بهرهبرداری (زمین نباید تعطیل شود). راهحل، اولویتبندی مبتنی بر ریسک است؛ یعنی ابتدا مواردی که احتمال حادثه و شدت پیامد بالاتری دارند.
گام 1: دستهبندی وضعیت به سه سطح
- سبز (ایمن): بدون لقی، بدون ترک فعال، خوردگی سطحی قابل کنترل، مهارها پایدار.
- زرد (نیازمند اقدام): شروع خوردگی، شلشدن جزئی، سایش تور، پوسته شدن پوشش، ترک مویی غیر فعال.
- قرمز (بحرانی): لقی محسوس، ترک فعال بتن، شکستگی/ترک جوش، مهار آسیبدیده، تغییر شکل واضح.
گام 2: اقدام سریع کمهزینه برای کاهش ریسک
در سطح زرد، معمولاً با چند اقدام کمهزینه میتوان ریسک را پایین آورد: گشتاوردهی پیچها با ابزار مناسب، تعویض واشر/مهره فرسوده، نصب کاور لبه تیز، رگلاژ مهارها و ترمیم موضعی پوشش ضدخوردگی. این اقدامات باید در یک بازه زمانی مشخص (مثلاً 7 تا 14 روز) انجام و دوباره کنترل شود.
گام 3: تصمیم مدیریتی برای موارد قرمز
در سطح قرمز، تصمیم باید روشن باشد: توقف بهرهبرداری از محدوده، ایمنسازی پیرامونی و ارجاع به تیم فنی یا پیمانکار. تجربه پروژهای نشان میدهد تأخیر در اصلاح موارد قرمز، هم هزینه را بیشتر میکند و هم مسئولیت را سنگینتر.
پرسشهای متداول
1) آیا بازرسی چشمی برای سازه نگهدارنده تور کافی است؟
معمولاً خیر. بازرسی چشمی فقط بخشی از کار است. لقی پایه، شل بودن پیچها، یا عملکرد مهارها با نگاه کردن قابل قضاوت قطعی نیست و نیاز به تست ساده تکان کنترلشده، کنترل اتصالات و ثبت تغییرات دارد. ترکیب مشاهده، تست میدانی سبک و مستندسازی (عکس و فرم) رویکرد قابل دفاعتری ایجاد میکند.
2) اگر فقط یک ایراد کوچک مثل زنگزدگی سطحی ببینیم، باید زمین را تعطیل کنیم؟
نه لزوماً. خوردگی سطحی اگر موضعی و بدون کاهش محسوس مقطع باشد، معمولاً در سطح زرد قرار میگیرد و با تمیزکاری و ترمیم پوشش قابل مدیریت است. اما اگر خوردگی در محل جوش، کنار سوراخها یا نزدیک زمین باشد، باید جدیتر بررسی شود چون میتواند سریع پیشرفت کند یا ظرفیت را کاهش دهد.
3) مهمترین نقطه سازه برای کنترل ایمنی کدام است؟
به طور معمول، اتصال پایه به فونداسیون و اتصالات یراقآلات بیشترین سهم را در خرابیهای ناگهانی دارند. بسیاری از حوادث از شلشدن انکر یا پیچها شروع میشود. بعد از آن، مهارها و نقاط جوش در معرض خوردگی/ترک اهمیت بالایی دارند. بنابراین اگر زمان کم است، از پایین سازه (فونداسیون و اتصالات) شروع کنید.
4) بعد از طوفان یا باد شدید دقیقاً چه چیزهایی را کنترل کنیم؟
پس از باد شدید، ابتدا مهارها (کشش و سالم بودن اتصالات)، سپس شاقول بودن ستون، و بعد فونداسیون و انکرها را بررسی کنید. اگر سازه بلند است، تغییر زاویه مهار یا جابهجایی جزئی پایه میتواند نشانه وارد شدن بار جانبی باشد. هرگونه تغییر نسبت به وضعیت قبلی باید ثبت و پیگیری شود.
5) هر چند وقت یک بار باید گزارش بازرسی را به روز کنیم؟
برای بهرهبرداری پرتردد، گزارش ماهانه منطقی است و یک گزارش فصلی برای کنترل عمیقتر توصیه میشود. علاوه بر این، هر بار که رویداد غیرعادی رخ میدهد (طوفان، برخورد، مسابقه پرتردد) یک گزارش رویدادی جداگانه تهیه کنید. این روال، هم در نگهداری و هم در پاسخگویی مدیریتی کمک بزرگی است.
جمعبندی اجرایی
- سازه نگهدارنده تور فقط «چند پایه» نیست؛ مجموعهای از پایه، اتصالات، مهار و فونداسیون است و خرابی هر کدام میتواند کل سیستم را ناایمن کند.
- علائم هشداردهنده را جدی بگیرید: لقی، خوردگی، ترک، تغییر شکل، شلشدن مهار و سایش تور روی سازه.
- برنامه حداقلی پیشنهادی: پس از نصب (تحویلگیری)، ماهانه برای زمینهای پرتردد، فصلی برای بازدید عمیق و بازرسی ویژه پس از طوفان/رویداد.
- چکلیست 18 موردی این مقاله را به فرم ثابت تبدیل کنید: هر آیتم باید نتیجه و اقدام داشته باشد، نه فقط «اوکی».
- در گزارشدهی، خطاهای رایج را حذف کنید: کلینویسی، بیعکسی، بیاولویتی و پیگیری نکردن اقدامات اصلاحی.
- برای مدرسه و پروژه شهری، اولویتبندی ریسکمحور بهترین راه است: سبز/زرد/قرمز و تصمیم شفاف برای توقف بهرهبرداری در موارد بحرانی.
گروه صنعتی توربافان با رویکرد آموزشی و تصمیمیار، تلاش میکند انتخاب، نصب و نگهداری تورهای ورزشی از حالت تجربهمحور به فرآیند قابل ارزیابی و ایمن تبدیل شود.
