۷ اشتباه پرتکرار در نصب تورهای ورزشی

«تور خوب خریدیم ولی زود خراب شد.» این جمله را در پروژه های مدارس، سالن های پرتردد و حتی باشگاه های حرفه ای زیاد می شنویم. در بسیاری از موارد، شکست عملکرد تور (پارگی زودهنگام، شل شدن، تغییر شکل، یا حتی خطر سقوط) بیشتر از آنکه به کیفیت خود تور مربوط باشد، به نصب نادرست و جزئیات اجرا برمی گردد؛ یعنی همان جایی که تنش ها درست توزیع نمی شوند، اتصال ها استاندارد نیستند و کنترل کیفیت تحویل انجام نشده است.

در این مقاله، ۷ اشتباه پرتکرار در نصب تورهای ورزشی را به زبان فنی اما قابل فهم مرور می کنیم؛ برای هر مورد، نشانه های قابل مشاهده، پیامدهای ایمنی و اقتصادی، و راه حل های اجرایی ارائه می شود. در ادامه هم معیارهای پذیرش نصب، تحلیل اقتصادی خطاها، جدول خلاصه و دو چک لیست عملی نصب و تحویل پروژه آمده است تا مدیر پروژه بتواند تصمیم را «قابل دفاع» و قابل راستی آزمایی کند.

اشتباه ۱ — انتخاب نقطه اتصال نامناسب و ایجاد تمرکز تنش

نشانه ها

• پارگی یا ریش ریش شدن موضعی در چند خانه مشخص (نه در کل تور)
• کشیدگی نامتقارن؛ یک گوشه تور زودتر می افتد یا جمع می شود
• تغییر رنگ یا له شدگی نخ در محل تماس با قلاب/حلقه

پیامدها

• تمرکز نیرو روی چند نقطه و افزایش احتمال پارگی زنجیره ای
• کاهش ایمنی: جدا شدن ناگهانی یک بخش تور در زمان بازی یا تمرین
• افزایش هزینه نگهداری به دلیل وصله کاری های تکراری

اصلاح عملی

اصل کلیدی این است: نیرو باید در طول بیشتری از لبه تور توزیع شود. به جای آویزان کردن تور از چند نقطه محدود، از ریل، طناب کشی پیوسته (lacing) یا نوار تقویتی در لبه ها استفاده کنید. اگر سازه اجازه می دهد، نقاط اتصال را با فاصله های یکنواخت طراحی کنید و از حلقه های تقویتی یا بندکشی در تمام محیط استفاده کنید تا تنش از حالت نقطه ای به حالت خطی تبدیل شود.

اشتباه ۲ — کشش بیش از حد یا کم کشش (شل شدگی/پارگی)

نشانه ها

• کشش بیش از حد: صدای تق تق در اتصالات، کشیدگی غیرعادی خانه ها، نازک شدن نخ در لبه
• کم کشش: موج دار شدن سطح تور، افتادگی در مرکز، گیر کردن توپ و برگشت غیرقابل پیش بینی

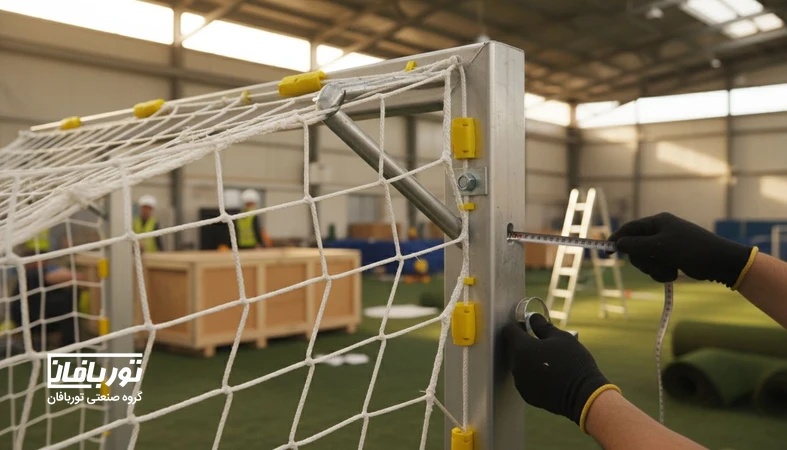

روش کنترل کشش

کنترل کشش باید «قابل تکرار» باشد، نه صرفا چشمی. روش پیشنهادی اجرایی:

1. تور را ابتدا با کشش اولیه کم در همه اضلاع نصب کنید.
2. کشش را مرحله ای و متقارن افزایش دهید (مثلا از گوشه ها به مرکز).
3. در چند نقطه ثابت، میزان افتادگی مجاز را با متر ثبت کنید (قبل و بعد از تنظیم).
4. پس از ۲۴ تا ۴۸ ساعت، بازبینی و رگلاژ مجدد انجام دهید (به ویژه در تورهای تازه نصب).

چک در تحویل

در صورت نبود ابزار خاص، یک معیار میدانی مفید این است که سطح تور نه آن قدر سفت باشد که خانه ها تغییر شکل دهند، و نه آن قدر شل که در اثر ضربه توپ، تور به سازه برخورد کند. معیار پذیرش را به صورت «افتادگی مجاز در نقطه مشخص» در صورت جلسه تحویل بنویسید تا اختلافات بعدی کم شود.

اشتباه ۳ — استفاده از اتصالات و بست های غیرمقاوم/نامتناسب

خطاهای رایج در پروژه ها

• استفاده از بست کمربندی معمولی (پلاستیکی) در فضای باز و زیر آفتاب
• قلاب های ضعیف یا تیز که نخ را می برد
• بست های فلزی بدون پوشش که در رطوبت زنگ می زند و به تور سایش می دهد
• عدم تطابق اندازه اتصال با قطر نخ و ضخامت لبه تقویتی

معیار انتخاب اتصالات

اتصال خوب باید هم از نظر مکانیکی و هم از نظر محیطی مناسب باشد. معیارهای قابل دفاع:

• تحمل بار و ضربه متناسب با کاربری (سالن پرتردد، مدرسه، باشگاه)
• نداشتن لبه تیز و ایجاد نکردن تمرکز تنش
• مقاومت در برابر خوردگی و UV در فضای باز
• قابلیت رگلاژ و سرویس (باز و بسته شدن بدون آسیب به تور)

برای اطمینان از سازگاری اتصال با جنس و ضخامت نخ، به مشخصات فنی تور و لبه ها در صفحه مشخصات فنی و کیفیت تور ارجاع دهید تا انتخاب شما از حالت تجربه ای خارج شود.

اشتباه ۴ — تماس تور با لبه های تیز و سایش پنهان

نقاط خطر که معمولا دیده نمی شوند

• لبه های جوشکاری شده و سنگ نخورده روی فریم دروازه یا سازه
• پیچ و مهره های بیرون زده، سرپیچ های تیز و گیره های فرسوده
• تماس تور با کف یا دیوار در اثر شل بودن یا نصب غلط

پیامدها

سایش پنهان از بدترین نوع خرابی است چون ابتدا فقط چند رشته آسیب می بیند و در ظاهر مشکلی دیده نمی شود؛ اما با تکرار ضربه توپ، پارگی ناگهانی رخ می دهد. در پروژه های مدرسه و سالن های عمومی، این مسئله می تواند به توقف بهره برداری و هزینه تعویض زودهنگام منجر شود.

راهکارهای محافظت

• سنگ زدن و پرداخت همه لبه های فلزی قبل از نصب تور
• استفاده از روکش یا نوار محافظ (محافظ لبه) در نقاط تماس
• ایجاد فاصله استاندارد بین تور و اجزای ساینده با کمک ریل یا فاصله دهنده
• بازرسی با دستکش: کشیدن دست روی مسیر تماس برای تشخیص زبری و پلیسه

اشتباه ۵ — بی توجهی به تغییرات محیطی (UV/رطوبت/دما)

چرا نصب فضای باز با سالن متفاوت است؟

در فضای باز، تور و اتصالات تحت تابش UV، سیکل های گرما و سرما، رطوبت و گردوغبار کار می کنند. اگر در نصب، انبساط و انقباض و فرسودگی اتصال ها در نظر گرفته نشود، تور به مرور شل می شود یا برعکس تحت کشش اضافی قرار می گیرد. در شهرهای مرطوب، خوردگی اتصال ها و در شهرهای گرم، تردشدگی قطعات پلاستیکی رایج تر است.

چگونه نصب را برای فضای باز پایدار کنیم

• انتخاب تور مناسب فضای باز (مثلا با مقاومت UV) و اتصال های مقاوم در برابر خوردگی
• پیش بینی نقاط رگلاژ برای تنظیم دوره ای کشش
• پرهیز از بست های پلاستیکی معمولی در معرض آفتاب مستقیم
• در نظر گرفتن مسیر تخلیه آب و جلوگیری از تجمع رطوبت در لبه ها

برای انتخاب اقتصادی و مقایسه هزینه چرخه عمر، مطالعه قیمت، اقتصاد و برآورد هزینه کمک می کند تصمیم شما صرفا بر مبنای قیمت خرید نباشد.

اشتباه ۶ — عدم هم راستایی تور با سازه و تغییر شکل در طول زمان

نشانه ها

• تور در ابتدا خوب است اما بعد از چند هفته کج می شود یا از یک سمت جمع می شود
• خطوط لبه تور نسبت به فریم دروازه یا سازه موازی نیست
• فریم یا پایه ها در اثر نیرو، کمی تاب برداشته اند

ریشه مشکل

گاهی نصب کننده تلاش می کند با کشیدن بیشتر تور، مشکل کجی سازه را پنهان کند. نتیجه این کار، افزایش تنش در بخشی از تور و تغییر شکل تدریجی است. هم راستایی یعنی تور با هندسه سازه سازگار باشد و نیروها به صورت متقارن منتقل شوند؛ در غیر این صورت، تور قربانی خطای سازه می شود.

کنترل تراز و کنترل سازه

• قبل از نصب، تراز بودن فریم و نقاط اتصال را با ابزار ساده (تراز، متر، ریسمان کار) چک کنید.
• اگر سازه تاب دارد، ابتدا اصلاح سازه انجام شود؛ سپس نصب تور.
• نقاط اتصال را بر اساس محورهای اصلی و تقارن اجرا کنید، نه بر اساس نزدیک ترین محل موجود.

اشتباه ۷ — تحویل بدون تست و مستندسازی

چرا تحویل بدون تست، شروع خرابی است؟

در پروژه های تجهیز، «روز تحویل» معمولا تحت فشار زمان است؛ اما اگر تست میدانی و صورت جلسه فنی نداشته باشید، اختلاف ها به دوره بهره برداری منتقل می شود: تور شل می شود، اتصال می شکند، یا سایش آشکار می شود و مشخص نیست مسئولیت با اجراست یا بهره بردار. مستندسازی، ابزار دفاع فنی مدیر پروژه است.

تست های میدانی پیشنهادی

• بازرسی چشمی کامل مسیر تماس تور با سازه و اتصالات
• تست ضربه کنترل شده با توپ (چند نقطه: مرکز، گوشه ها، لبه پایین)
• تست کشش موضعی: کشیدن کنترل شده لبه ها برای تشخیص لق بودن بست ها
• ثبت عکس از نقاط حساس (گوشه ها، محل رگلاژ، نوارهای محافظ)

چک لیست تحویل

چک لیست تحویل باید شامل معیارهای قابل اندازه گیری (افتادگی، فاصله از لبه های تیز، تعداد و فاصله اتصالات) و امضای طرفین باشد. در بخش راهکار اجرایی، نمونه چک لیست کامل ارائه شده است.

استانداردها و معیارهای پذیرش نصب

بدون ورود به ادعاهای عددی غیرقابل استناد، می توان معیارهای پذیرش را «قابل راستی آزمایی» تعریف کرد تا کیفیت نصب از حالت سلیقه ای خارج شود. مدیر پروژه می تواند این معیارها را در صورت جلسه تحویل بیاورد:

• یکنواختی فاصله نقاط اتصال (اختلاف فاصله ها حداقلی و قابل توجیه باشد).
• عدم وجود لبه تیز در مسیر تماس (تایید با بازرسی دستی و بصری).
• هم راستایی تور با سازه (موازی بودن لبه ها با فریم/ریل).
• داشتن امکان رگلاژ (وجود نقاط تنظیم کشش یا سیستم بندکشی قابل سرویس).
• عدم تماس تور با زمین/دیوار در حالت کار (به ویژه در ضربه توپ).
• ثبت مستندات تحویل: عکس، لیست اتصالات، نقاط حساس و برنامه بازدید دوره ای.

برای تطبیق با ابعاد رسمی و سازگاری نصب با استاندارد زمین و تجهیزات، ارجاع به استانداردها و ابعاد رسمی ورزش ها در مرحله طراحی و قبل از اجرا ضروری است.

تحلیل اقتصادی خطاهای نصب

خطای نصب معمولا در فاکتور خرید دیده نمی شود، اما در هزینه های پنهان پروژه ظاهر می شود. مهم ترین مسیرهای هزینه زا:

• هزینه تعمیرات و سرویس های تکراری: تعویض بست ها، وصله کاری، رگلاژهای پی در پی.
• توقف بهره برداری: تعطیلی موقت زمین یا سالن برای تعمیر، به ویژه در ساعات پرتردد یا مسابقات.
• ریسک ایمنی و مسئولیت حقوقی: خرابی ناگهانی تور یا سقوط بخشی از سازه می تواند هزینه های غیرمستقیم جدی ایجاد کند.
• تعویض زودهنگام: تور به جای کارکرد طبیعی، زودتر از موعد مستهلک می شود و هزینه سرمایه ای تکرار می گردد.

از منظر مدیریت پروژه، هزینه یک روز توقف یا یک تعویض زودهنگام، اغلب از هزینه اجرای صحیح در روز نصب بیشتر است. بنابراین «کیفیت نصب» یک تصمیم اقتصادی است، نه صرفا فنی.

جدول خلاصه ۷ خطا (الزامی)

راهکار اجرایی: چک لیست نصب و چک لیست تحویل

چک لیست نصب تور ورزشی

1. تایید کاربری پروژه (سالن، مدرسه، فضای باز) و سطح بارگذاری مورد انتظار.
2. بازرسی سازه: تاب، لق بودن پایه ها، کیفیت جوش و نقاط تیز.
3. پرداخت و سنگ زنی لبه ها و حذف پلیسه ها در مسیر تماس.
4. تعیین مسیر نصب و نقاط اتصال با فاصله های یکنواخت.
5. کنترل ابعاد و هم خوانی با استاندارد زمین/تجهیزات.
6. انتخاب اتصالات مناسب محیط (مقاومت خوردگی/UV) و بدون لبه تیز.
7. کنترل سازگاری اتصال با ضخامت نخ و لبه تقویتی تور.
8. استفاده از نوار/روکش محافظ در نقاط تماس یا گوشه های پرتنش.
9. نصب اولیه با کشش کم و توزیع یکنواخت در همه اضلاع.
10. تنظیم مرحله ای و متقارن کشش (گوشه ها به مرکز).
11. کنترل هم راستایی: موازی بودن لبه ها با فریم/ریل.
12. اطمینان از عدم تماس تور با زمین/دیوار در حالت کار.
13. پیش بینی نقاط رگلاژ برای سرویس های دوره ای.
14. ثبت مقادیر کنترلی (فاصله اتصالات، نقاط حساس، افتادگی مجاز) در کاربرگ اجرا.
15. پاکسازی کارگاه و جمع آوری قطعات اضافه که می تواند باعث بریدگی یا گیرکردن شود.

چک لیست تحویل پروژه

1. بازرسی چشمی کامل تور: پارگی، ریش ریش شدگی، گره های غیرعادی.
2. کنترل اتصالات: لق نبودن، نبود لبه تیز، یکسانی فاصله ها.
3. تست ضربه با توپ در نقاط کلیدی و مشاهده برگشت و عدم برخورد تور با سازه.
4. کنترل هم راستایی و تقارن تور نسبت به سازه.
5. تایید وجود محافظ لبه در نقاط تماس یا گوشه ها.
6. ثبت تصاویر از چهار گوشه و نقاط رگلاژ.
7. ثبت معیارهای پذیرش در صورت جلسه (افتادگی مجاز، فاصله اتصالات، نقاط حساس).
8. تحویل دستورالعمل سرویس: زمان بازدید ۲۴-۴۸ ساعت اول و دوره های بعدی.
9. ثبت اقلام مصرفی و نوع اتصالات استفاده شده (برای تامین قطعات آتی).
10. امضای تحویل توسط مجری و بهره بردار/مدیر سالن.

سناریوی بازسازی شده: نصب در سالن پرتردد و برنامه کنترل کیفیت روز نصب

فرض کنید یک سالن چندمنظوره با برنامه فشرده (صبح مدارس، عصر باشگاه) نیاز به تعویض تور دارد و فقط یک بازه زمانی محدود برای نصب وجود دارد. خطای رایج این است که تیم اجرا برای تحویل سریع، کشش را «یک مرحله ای» اعمال می کند و تست میدانی را حذف می کند. برنامه کنترل کیفیت پیشنهادی برای همان روز:

• قبل از نصب (۳۰ دقیقه): بازرسی سازه، پرداخت لبه های تیز، تعیین نقاط اتصال و ثبت اولیه.
• حین نصب (۶۰ تا ۹۰ دقیقه): نصب اولیه با کشش کم، سپس تنظیم مرحله ای و متقارن؛ کنترل هم راستایی در هر مرحله.
• پس از نصب (۳۰ دقیقه): تست ضربه در چند نقطه، بازبینی اتصالات، ثبت عکس و تکمیل صورت جلسه تحویل.
• بازدید کوتاه بعدی (۲۴ تا ۴۸ ساعت): رگلاژ مجدد کشش و کنترل اتصالات، بدون توقف طولانی بهره برداری.

این رویکرد، هم زمان توقف سالن را کنترل می کند و هم ریسک خرابی زودهنگام و اختلافات بعدی را کاهش می دهد.

پرسش های متداول

۱) از کجا بفهمیم پارگی تور ناشی از نصب است یا کیفیت تور؟

اگر پارگی در چند نقطه ثابت و نزدیک اتصالات، گوشه ها یا مسیر تماس با فریم اتفاق بیفتد، احتمال خطای نصب (تمرکز تنش یا سایش) بالاست. خرابی کیفیتی معمولا الگوی گسترده تری دارد یا در نقاط تصادفی رخ می دهد. بازرسی لبه های تیز، نوع اتصال و یکنواختی کشش، اولین قدم برای تشخیص است.

۲) آیا شل بودن تور همیشه بد است؟

شل شدگی کنترل نشده مشکل ساز است چون توپ را به سازه نزدیک می کند، سایش را افزایش می دهد و ظاهر و عملکرد را خراب می کند. اما «کشش بیش از حد» هم خطرناک است و عمر تور را کم می کند. هدف، کشش یکنواخت و قابل رگلاژ است؛ یعنی تور در ضربه توپ رفتار پایدار داشته باشد و خانه ها تغییر شکل غیرعادی ندهند.

۳) در فضای باز مهم ترین اشتباه نصبی چیست؟

نادیده گرفتن اثر UV و رطوبت روی اتصالات و بست ها. حتی اگر خود تور مناسب باشد، یک بست نامناسب در آفتاب یا رطوبت می تواند شکست بخورد و باعث آسیب زنجیره ای شود. انتخاب اتصال مقاوم، حذف قطعات پلاستیکی معمولی در معرض آفتاب، و پیش بینی رگلاژ دوره ای، کلیدی است.

۴) فاصله اتصالات و تعداد بست ها را چطور تعیین کنیم؟

عدد واحد برای همه پروژه ها قابل دفاع نیست چون به کاربری، ابعاد، نوع لبه تقویتی، و سازه بستگی دارد. اما اصل ثابت است: فاصله ها باید یکنواخت باشد و از اتصال نقطه ای محدود پرهیز شود. معیار پذیرش را به صورت «یکنواختی فاصله ها» و «عدم تمرکز تنش» تعریف کنید و در تحویل ثبت کنید.

۵) آیا می توان تور را بدون اصلاح تاب سازه نصب کرد؟

به صورت موقت شاید امکان پذیر باشد، اما معمولا با افزایش کشش در یک سمت انجام می شود و نتیجه آن تغییر شکل و خرابی زودهنگام است. اگر سازه تاب دارد یا نقاط اتصال هم راستا نیستند، ابتدا باید سازه اصلاح شود. نصب صحیح روی سازه معیوب، فقط خرابی را به تور منتقل می کند.

جمع بندی

• در بسیاری از پروژه ها، «خرابی زودهنگام تور» نتیجه نصب نادرست است؛ نه لزوما کیفیت پایین محصول.
• ۷ خطای پرتکرار شامل: انتخاب نقطه اتصال نامناسب، کشش بیش از حد/کم، اتصالات نامتناسب، سایش پنهان با لبه تیز، بی توجهی به شرایط محیطی، عدم هم راستایی با سازه، و تحویل بدون تست و مستندسازی است.
• نشانه های کلیدی مثل پارگی موضعی کنار اتصال، موج دار شدن سطح تور، لق شدن بست ها و ریش ریش شدگی در مسیر تماس، باید به عنوان «سیگنال خطای نصب» جدی گرفته شود.
• راه حل ها عمدتا اجرایی و کم هزینه اند: توزیع یکنواخت اتصال، تنظیم مرحله ای کشش، حذف لبه های تیز، استفاده از محافظ، انتخاب اتصال مقاوم در برابر UV/خوردگی، و کنترل تراز سازه.
• برای کنترل پروژه، معیارهای پذیرش را قابل اندازه گیری و قابل ثبت کنید و با چک لیست نصب و تحویل، ریسک اختلافات دوره بهره برداری را کم کنید.
• از نگاه اقتصادی، اجرای صحیح در روز نصب معمولا ارزان تر از تعمیرات تکراری، توقف بهره برداری و تعویض زودهنگام است.

در مجله تخصصی گروه صنعتی توربافان، تلاش می کنیم تصمیم های فنی درباره انتخاب، نصب و نگهداری تورهای ورزشی از حالت تجربه محور به فرآیند مهندسی شده و قابل ارزیابی تبدیل شود. اگر این مقاله برای پروژه شما کاربردی بود، پیشنهاد می شود در ادامه، دو مطلب «چک لیست نصب تور برای جلوگیری از شل شدگی و پارگی» و «بررسی خطاهای نصبی که هزینه نگهداری را افزایش می دهد» را نیز مطالعه کنید (در دسته نصب اجرا و ایمنی).

منابع: FIFA Football Stadiums Technical Recommendations and Requirements (برای رویکردهای ایمنی و الزامات اجرایی در تجهیزات مرتبط)؛ ASTM F2970 (راهنماهای عمومی تجهیزات و الزامات ایمنی در کاربردهای ورزشی).
